2020 3G采用模块化设计，不同的功能由各种独特 功能模块来完成。这种设计预留了强大的扩展功能，在需要增加测试点或测试参数时，只需简单地添置新的传感器或新的功能模块就可以，无须购买整套系统（主机加传感器）。而且新添加的部件可完美地跟原有系统融 合，省却了大量的重新安装和调试的成本。不管是小型、中等甚至大型的污水处理厂，只需选购一套2020 3G系 统，就可以覆盖从入口、生化降解池、终沉池到排放口的所有在线分析仪表。MIQ/MC3系列控制器是2020系统的专用控制器模块，除了没有显示屏之外，其控制功能和2020 3G基本一致。
技术指标 | MIQ/TC 2020 3G | MIQ/MC3系列 |
测试参数 | pH/ORP、温度、溶氧、电导率、浊度、 | |
污泥浓度、COD/BOD/TOC/DOC/SAC/UVT、 | ||
氨氮、硝氮、亚硝氮、污泥界面、磷酸盐 | ||
连接传感器 | 最多20个 | |
模拟输出和继电器 | ZUI多48个模拟输出和继电器 | |
ZUI大电缆总长度 | 3000 m | |
可连接模块 | MIQ系列 | |
数据记录 | 526600 | |
防护等级 | IP66 | IP66 |
通讯协议 | PROFIBUS-DP, MODBUS RTU, Ethernet/IP, | |
MODBUS TCP, PROFINET | ||
> 性能优势 MIQ/TC 2020 3G
● 20 支传感器任意组合
● 即插即用系统，升级扩展简便容易
● 数字信号输出，如PROFIBUS-DP, MODBUS RTU, Ethernet/IP, MODBUS TCP, PROFINET
● 可接MODEM
● 无线连接功能
● 带USB接口：下载数据；可使用U盘的密码钥匙解锁系统，保护敏感数据和确保数据安全
● LAN接口（MIQ/MC3）
● 独特的电子密匙，杜绝非法操作
● IQ-LabLink校正系统，使校正更容易
● 防闪电保护功能
● 备用控制器功能：当系统中控制器失效，附加显示器自动转换为控制器
> 主要功能介绍

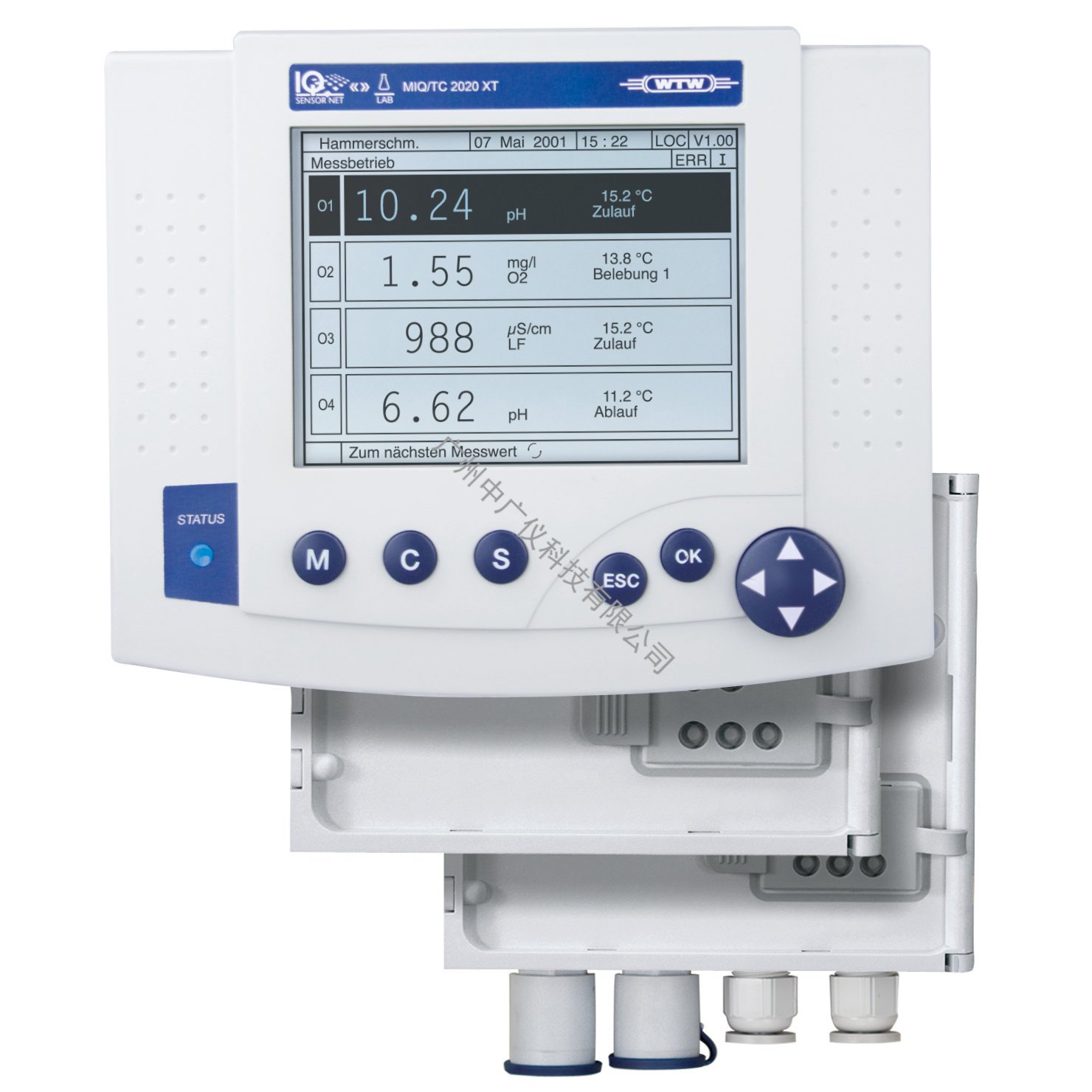

安装显示终端 要把MIQ/TC 2020 3G显示终端安装到现有的IQ模块上非常容易，只需压下右边的扣子，竖直帖紧显示终端， 再放开扣子就行了。挂上显示终端后，自动完成供电和机械定位。
叠加模块允许最多3个模块叠加在一起形成堆栈。叠加后自动完成机械定位和电气连接。只需旋下模块侧面的两个螺丝 就可打开模块，而不用担心整个堆栈受到破坏。

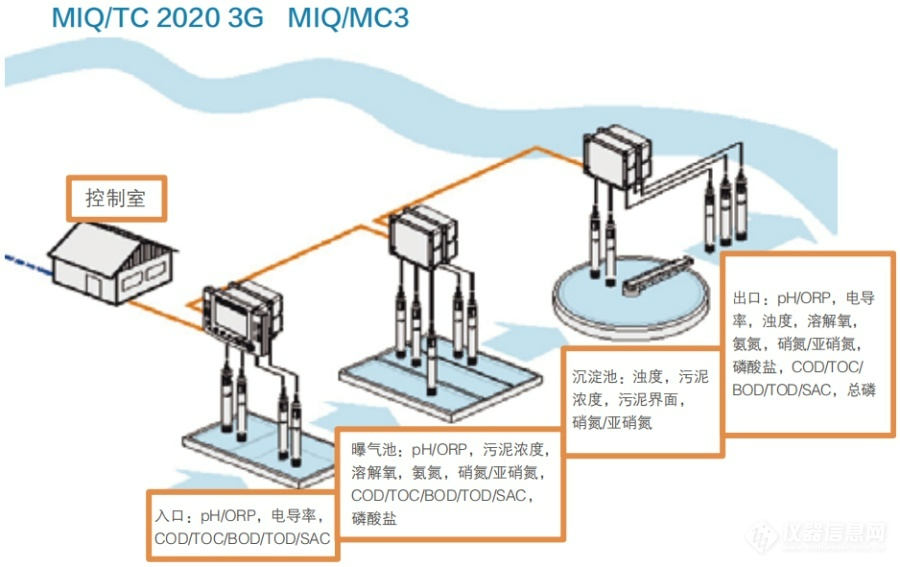

分布式安装所有模块可任意安装在所需的地点，不管是单个模块 还是3个模块叠加在一起的堆栈。不同测试点的模块之间 通过接到专用的IQ接口上的2芯屏蔽线连在一起；IQ数字 式传感器也是接到专用的IQ接口上。
显示测试值 根据传感器数目，用户可自由设定在同一显示屏上显 示1支、4支或多支传感器的测试值。也可以只显示当前测 试点或所有测试点的测试值。显示终端具存贮器功能，用 户可切换显示日报表、周报表或月报表
IQ模块列表 | ||
型 号 | 描 述 | 传感器接口 |
181控制器，ZUI多可连接1个传感器 | ||
DIQ/S181 | 带2组模拟0/4～20mA输出和3组继电器 | 1 |
282控制器，ZUI多可连接2个传感器 | ||
DIQ/S282-CR3 | 带3组模拟0/4～20mA输出和3组继电器 | 1 |
DIQ/S282-PR | 带3组继电器，profibus，RS485接口 | 2 |
DIQ/S282-MOD | 带3组继电器，modbus，RS485接口 | 2 |
DIQ/S282-CR3-E | 带3组模拟0/4～20mA输出和3组继电器，RJ45,以太网接口 | 1 |
DIQ/S282-EF | 带3组继电器，RJ45、feildbus，以太网接口 | 2 |
284控制器，ZUI多可连接4个传感器 | ||
DIQ/S284-CR6 | 带6组模拟0/4～20mA输出和6组继电器（284控制器+DIQ/CR3） | 3 |
DIQ/S284-PR | 带3组继电器，profibus，RS485接口 | 2 |
DIQ/S284-MOD | 带3组继电器，modbus，RS485接口 | 2 |
DIQ/S284-CR6-E | 带6组模拟0/4～20mA输出和6组继电器，RJ45,以太网接口 | 3 |
（284控制器+DIQ/CR3） | ||
DIQ/S284-EF | 带3组继电器，RJ45、feildbus，以太网接口 | 2 |
2020控制器，ZUI多可连接20个传感器 | ||
MIQ/TC 2020 3G | 显示器与控制器二合一，一个系统中可配置3个2020 | 0 |
MIQ/TC 2020 3G‐CR3 | 3×0/4～20mA，3×继电器（MIQ/TC 2020 3G+MIQ/CR3 +MIQ/PS） | 5 |
MIQ/TC 2020 3G‐C6 | 6×0/4～20mA（MIQ/TC 2020 3G+MIQ/C6+MIQ/PS） | 5 |
MIQ/TC 2020 3G‐EF | 带PROFINET, Ethernet/IP和Modbus TCP输出 | 5 |
（MIQ/TC 2020 3G+ MIQ/MC3+MIQ/PS） | ||
MC控制器，ZUI多可连接20个传感器 | ||
MIQ/MC3 | USB + LAN接口 | 2 |
